Вы когда-нибудь задумывались, почему небоскреб не падает под собственным весом, а маленький деревянный домик выдерживает метель? Ответ кроется не в магии, а в строительных конструкциях. Это скелет любого здания. Без него кирпичи - это просто куча глины, а бетон - лужа серой жижи. Понимание того, как эти элементы работают вместе, спасает от ошибок при строительстве дома и помогает выбрать правильный материал для ремонта.
Многие путают строительные материалы (кирпич, дерево, металл) со строительными конструкциями. Материалы - это то, из чего мы делаем вещи. Конструкции - это сами вещи: стены, балки, колонны. Давайте разберем, какие бывают типы этих «вещей» и за что именно они отвечают в вашем доме или офисе.
Классификация по функции: кто держит, а кто делит?
Все конструкции делятся на две большие группы: несущие и ограждающие. Это базовое правило, которое нужно знать каждому владельцу недвижимости. Если вы нарушите его, последствия могут быть катастрофическими.
Несущие конструкции - это элементы здания, которые принимают на себя все нагрузки: вес самого дома, мебели, людей и даже снега на крыше. Они передают эту тяжесть вниз, прямо в землю. К ним относятся фундаменты, колонны, несущие стены и балки перекрытий.
Представьте себе человека. Его ноги, позвоночник и таз - это несущие конструкции. Если вы удалите одну ногу, человек упадет. Так же и с домом. Нельзя просто так взять и пробить окно в несущей стене старого панельного дома. Стена потеряет устойчивость, и верхние этажи могут осесть или треснуть.
С другой стороны, у нас есть Ограждающие конструкции, которые защищают внутреннее пространство от внешних воздействий: холода, жары, влаги, шума и пыли. Это внешние стены (если они не несущие), перегородки, кровля, окна и двери. Их задача - создать комфортный микроклимат внутри. Вы можете перенести перегородку в квартире, где хотите, потому что она не держит потолок. Но внешнюю стену лучше не трогать без расчетов инженера.
Основные виды несущих элементов
Давайте посмотрим ближе на «скелет» здания. Какие именно детали выполняют роль опор?

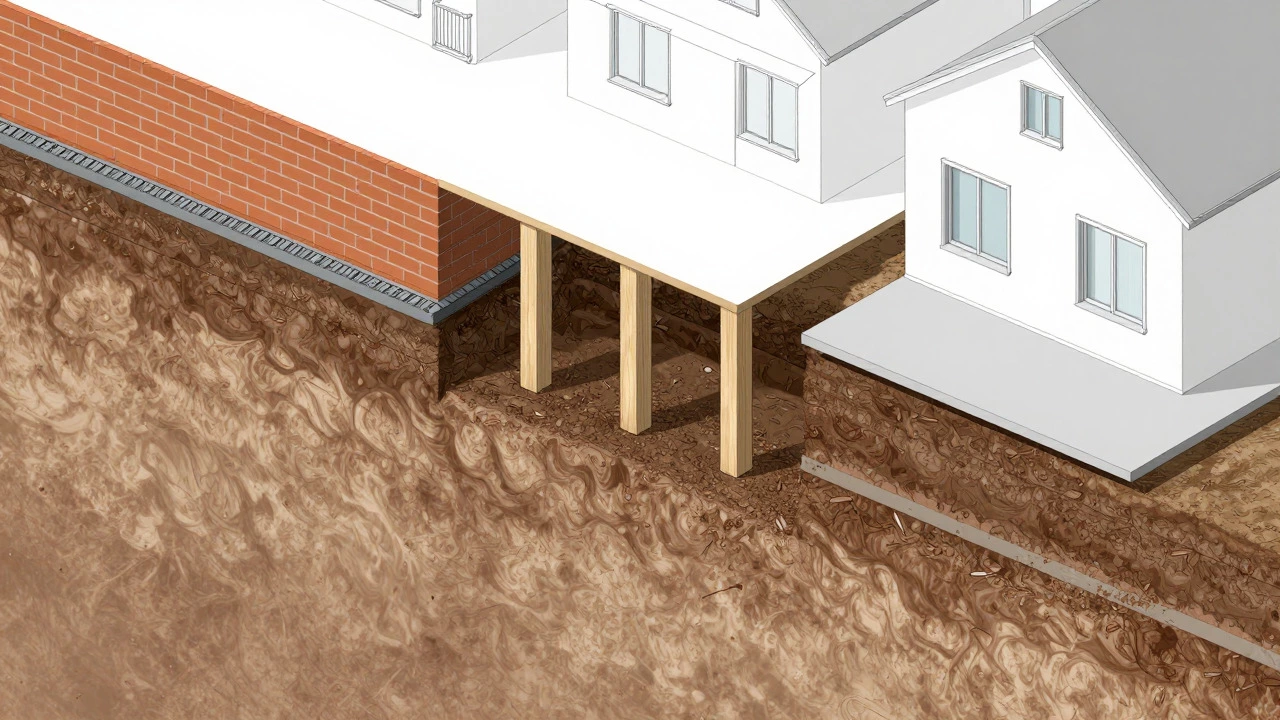

Фундаменты: основа основ
Фундамент - это самая нижняя часть несущей системы. Он связывает здание с грунтом. От его типа зависит, проседет ли ваш дом через пять лет.
- Ленточный фундамент: непрерывная полоса бетона под всеми несущими стенами. Идеален для тяжелых домов из кирпича или блоков. Держит равномерную нагрузку.
- Столбчатый фундамент: отдельные опоры в ключевых точках. Дешевле ленточного, подходит для легких деревянных домов.
- Плитный фундамент: монолитная плита под всем домом. Самый дорогой, но самый надежный вариант для пучинистых грунтов, которые двигаются зимой.
- Свайный фундамент: длинные столбы, забитые глубоко в землю. Используется, если хороший грунт находится очень глубоко, например, на болотах или песках.
Стены и колонны
Вертикальные элементы берут на себя вертикальные нагрузки. Здесь важно различать материал и конструкцию.
Кирпичная стена толщиной в один кирпич может быть несущей для одноэтажного дома, но для пятиэтажки нужен кирпич в полтора или два ряда, либо армирование. Бетонные колонны в многоэтажках работают эффективнее стен, так как они концентрируют нагрузку в конкретных точках, позволяя делать большие открытые пространства между ними.
Перекрытия и балки
Это горизонтальные элементы. Перекрытие разделяет этажи. Оно должно быть жестким, чтобы не прогибаться под весом людей и мебели. В частных домах часто используют деревянные балки или железобетонные плиты. В современных каркасных домах применяют фанерные щиты большой толщины (OSB или CLT-панели), которые работают как единая плоскость.

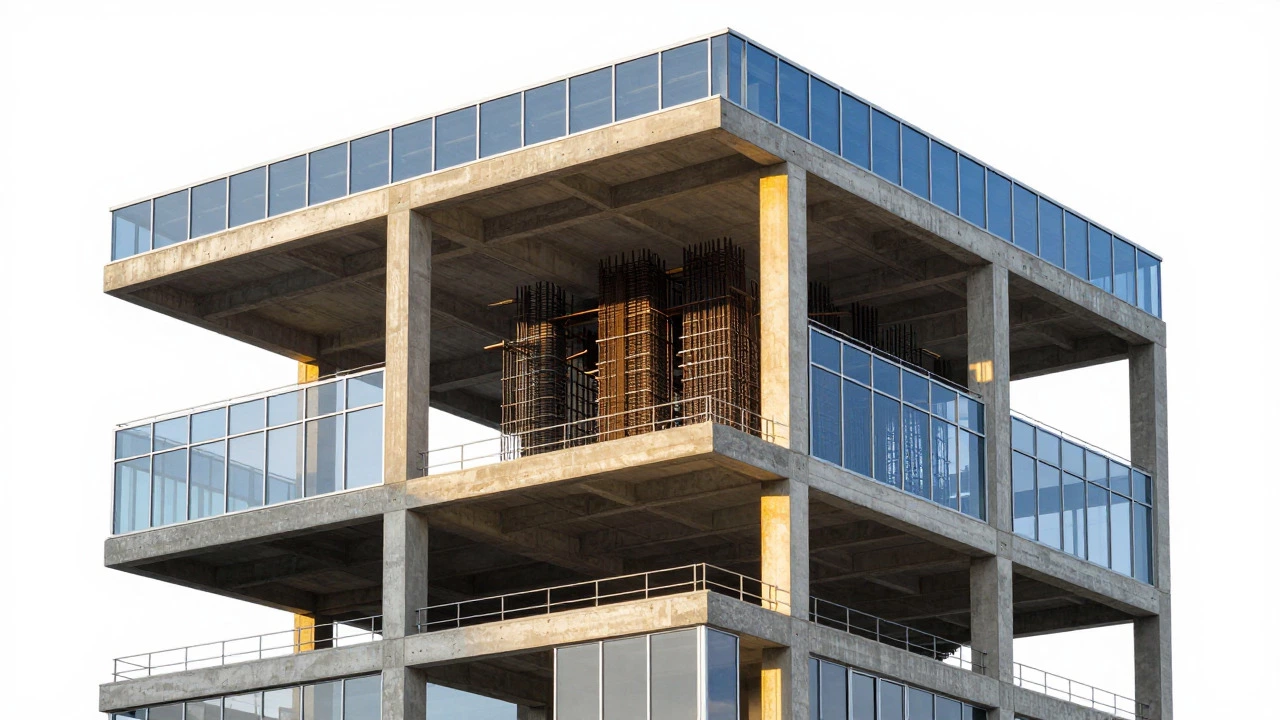

Конструктивные системы зданий
То, как соединены эти элементы, определяет тип всего здания. Инженеры выделяют несколько основных схем.
| Тип системы | Как работает | Где применяется | Плюсы | Минусы |
|---|---|---|---|---|
| Каркасная | Нагрузка идет на колонны и балки, стены только закрывают пустоты | Офисные центры, торговые моллы, современные жилые комплексы | Свободное планирование, скорость возведения | Высокая стоимость металла/бетона, сложность монтажа |
| Безкаркасная (стеновая) | Стены держат вес этажей | Частные дома, старые многоквартирные дома | Простота технологии, хорошая звукоизоляция | Тяжелый фундамент, нельзя менять планировку |
| Каркасно-стоечная | Комбинация: внутренние колонны + наружные стоечные стены | Школы, больницы, административные здания | Баланс между свободой планировки и стоимостью | Сложные узлы сопряжения |
Если вы строите частный дом, скорее всего, вы выберете безкаркасную систему (стены держат крышу) или облегченную каркасную (деревянный или металлический каркас). Для многоэтажек почти всегда используется железобетонный каркас или комбинированная система.
Материалы конструкций: дерево, бетон, металл
Выбор материала напрямую влияет на поведение конструкции. Каждый материал имеет свои физические свойства.
Дерево обладает высокой прочностью на растяжение и низкого весом. Деревянные балки могут пролетать большие расстояния без дополнительных опор. Однако дерево боится влаги и огня. Его нужно обрабатывать антисептиками и антипиренами. Срок службы правильной деревянной конструкции может превышать 100 лет, но требует ухода.
Железобетон - король современной строительства. Бетон отлично работает на сжатие (его трудно раздавить), но плохо на растяжение (легко сломать, если тянуть). Поэтому внутрь кладут стальную арматуру, которая берет на себя растягивающие усилия. Вместе они создают материал, который выдерживает колоссальные нагрузки и не горит.
Сталь используется там, где нужна максимальная прочность при минимальном весе. Металлические колонны тоньше бетонных, но дороже. Сталь подвержена коррозии, поэтому её обязательно красят или оцинковывают. В частном домостроении металлокаркас становится популярным благодаря скорости сборки: дом можно собрать за неделю.
Вспомогательные конструкции
Не все элементы держат основной вес, но без них дом не будет функционировать. Это лестницы, стропильные системы, фермы и обшивка.
Стропильная система крыши принимает нагрузку от снега и ветра и передает её на стены или мауэрлат (брус, лежащий сверху на стенах). Лестницы - это сложные пространственные конструкции, которые должны выдерживать динамические нагрузки (шагающих людей). Их расчет сложнее, чем кажется: важно учесть вибрацию и угол наклона.
Распространенные ошибки при выборе конструкций
При самостоятельном проектировании или надзоре за стройкой люди часто совершают критические ошибки:
- Игнорирование геологии. Постройка тяжелого кирпичного дома на слабом грунте без усиленного фундамента приведет к трещинам в первые же годы.
- Удаление несущих стен. Попытка объединить кухню и гостиную в старом фонде без установки временной опоры или замены стены на железобетонную балку.
- Экономия на арматуре. Использование тонкой ржавой арматуры в фундаменте или перекрытиях снижает запас прочности в разы.
- Отсутствие деформационных швов. В длинных зданиях бетон расширяется и сжимается от температуры. Без швов конструкция растрескается сама по себе.
Помните: строительные конструкции - это не просто набор деталей. Это единая система. Изменение одного элемента влияет на всю конструкцию. Всегда консультируйтесь с инженером-проектировщиком перед внесением изменений в структуру здания.
Что такое несущая стена и как ее отличить от перегородки?
Несущая стена держит вес перекрытий и крыши. Обычно она толще (более 25 см в кирпичных домах) и проходит через весь этаж. Перегородка тоньше (8-12 см) и служит только для зонирования. Точно определить тип стены можно только по проекту здания или техническому паспорту квартиры.
Какой фундамент лучше для частного дома?
Нет универсального ответа. Для легкого каркасного дома подойдет свайно-винтовой или столбчатый фундамент. Для тяжелого дома из газоблоков или кирпича необходим ленточный или плитный фундамент. Выбор зависит от типа грунта и уровня грунтовых вод на участке.
Можно ли строить дом без проекта конструкций?
Для простого одноэтажного бани или хозблока можно обойтись типовыми решениями. Но для жилого дома проект обязателен. Он гарантирует, что фундамент выдержит вес стен, а перекрытия не просядут. Ошибка в расчетах стоит дороже, чем услуги архитектора.
Что такое деформационные швы?
Это специальные разрывы в конструкции здания, которые позволяют частям дома двигаться независимо друг от друга. Они нужны при значительной длине здания, разной высоте этажей или изменении типа фундамента. Швы заполняются эластичными материалами, чтобы вода и воздух не проникали внутрь.
Чем отличается каркасный дом от панельного?
В каркасном доме нагрузка ложится на внутренний деревянный или металлический каркас, а стены являются лишь обшивкой. В панельном доме (безкаркасная система) нагрузку несут сами панели стен. Каркасные дома легче и быстрее строятся, панельные - долговечнее и лучше шумоизолированы.
