Катет шва - это не просто цифра на чертеже. Это то, что держит мост, фундамент, каркас здания или трубопровод. Если катет слишком мал - шов треснет под нагрузкой. Если слишком большой - перерасход металла, деформация и лишние затраты. В сварочных работах именно правильный катет шва определяет, будет ли конструкция служить 5 лет или 50.
Что такое катет шва?
Катет шва - это длина перпендикуляра, опущенного от угла сварного соединения до гипотенузы углового шва. Проще: это высота равнобедренного треугольника, который образует сварной шов в поперечном сечении. Его измеряют в миллиметрах.
Представьте два листа металла, соединенных под углом 90 градусов. Когда вы завариваете их, металл плавится, заполняет зазор и остывает, образуя выпуклый шов. Если провести линию от угла соединения до самой дальней точки шва под прямым углом - это и есть катет.
Это не толщина шва. Не ширина. Не высота выпуклости. Только катет. Именно он определяет прочность соединения. В ГОСТ 5264-80 и СП 70.13330.2012 именно катет указан как главный параметр для расчета несущей способности угловых швов.
Как рассчитать катет шва?
Существует простая формула, которая работает для большинства случаев в строительстве и промышленности:
Катет = 0.7 × толщина более тонкого элемента
Например, если вы свариваете два листа: один толщиной 4 мм, другой - 6 мм, то за основу берете 4 мм. Умножаете на 0.7 - получаете 2.8 мм. Округляете до ближайшего стандартного значения - 3 мм. Это и есть нужный катет.
Почему 0.7? Потому что при угловом шве нагрузка распределяется по двум плоскостям. Формула учитывает, что эффективная площадь шва - это не вся его поверхность, а только та, что работает на срез. Это проверено десятилетиями практики и лабораторных испытаний.
Если шов работает на динамические нагрузки - вибрации, удары, циклические усилия - катет увеличивают на 10-20%. Например, для каркаса крана или опоры вентиляции, где есть постоянная нагрузка, берут 0.8-0.9 от толщины.
Какие стандарты регулируют катет шва?
В России основной документ - ГОСТ 5264-80. Он описывает все типы угловых швов, их обозначения на чертежах и требования к катету. Также актуален СП 70.13330.2012 - «Свод правил. Несущие и ограждающие конструкции».
В этих стандартах есть таблицы, где для разных типов конструкций (балки, колонны, трубы, листы) указаны минимальные и максимальные катеты. Например:
- Для листов толщиной 2-5 мм - катет от 2 до 4 мм
- Для листов 6-8 мм - катет 4-6 мм
- Для листов 10-12 мм - катет 6-8 мм
- Для листов 14 мм и толще - катет не менее 8 мм, но не более толщины детали
Если вы свариваете трубы - используется ГОСТ 16037-80. Там катет шва зависит от толщины стенки и диаметра трубы. Для труб диаметром до 100 мм и стенкой 3-5 мм - катет 2-3 мм.
Важно: минимальный катет не может быть меньше 4 мм для конструкций, работающих на статическую нагрузку. Это жесткое правило. Даже если по формуле выходит 2.5 мм - ставите 4 мм. Иначе шов не пройдет контроль.
Как измерить катет шва на практике?
На стройке никто не считает по формулам. Используют простой инструмент - шаблон для сварных швов (или «катетометр»). Это металлическая пластина с вырезами разной глубины, соответствующими стандартным значениям: 2, 3, 4, 5, 6, 8 мм.
Приложите шаблон к шву. Если вырез идеально совпадает с углом шва - катет правильный. Если вырез глубже - шов слишком мал. Если шов не помещается в вырез - слишком большой.
Для точного контроля в промышленности используют лазерные измерители или цифровые штангенциркули с угловыми насадками. Но для большинства задач - шаблона хватает. Главное - измерять не на выпуклости, а по линии, где шов соприкасается с основным металлом.
Ошибки, которые делают новички:
- Измеряют высоту шва - а не катет
- Считают, что чем шов «толще», тем лучше
- Не учитывают толщину тонкой детали
- Забывают про минимальный катет 4 мм
Почему нельзя делать катет больше, чем нужно?
Многие думают: «Чем больше шов - тем прочнее». Это опасное заблуждение.
Слишком большой катет:
- Увеличивает внутренние напряжения - шов трескается при остывании
- Провоцирует деформацию металла - деталь коробится
- Тратит больше электродов, газа, времени - растет стоимость
- Затрудняет последующую обработку - шлифовка, покраска
В промышленности есть понятие «оптимальный катет». Он - минимально необходимый для прочности, но не больше. Это экономит до 15-20% металла и сокращает время сварки. В Екатеринбурге на заводе по производству металлоконструкций за год благодаря правильному расчету катета сэкономили более 8 тонн стали - это почти 2 миллиона рублей.
Когда нужно увеличивать катет шва?
Есть случаи, когда стандартные значения не подходят:
- Конструкция работает в агрессивной среде - морская соль, химикаты, влажность. Тогда катет увеличивают на 1-2 мм для запаса коррозионной стойкости
- Шов находится в зоне высоких ударных нагрузок - например, в каркасе башенного крана или подъемника
- Сварка выполнена в нижнем положении с плохой проваркой - тогда катет берут больше, чтобы компенсировать непровар
- Конструкция подлежит повторному ремонту - увеличивают катет, чтобы в будущем можно было заварить трещину без усиления
В таких случаях обязательно нужно указывать это на чертеже: «Катет шва 6 мм (по расчету)» или «Увеличенный катет для компенсации напряжений».
Что будет, если катет шва не соответствует нормам?

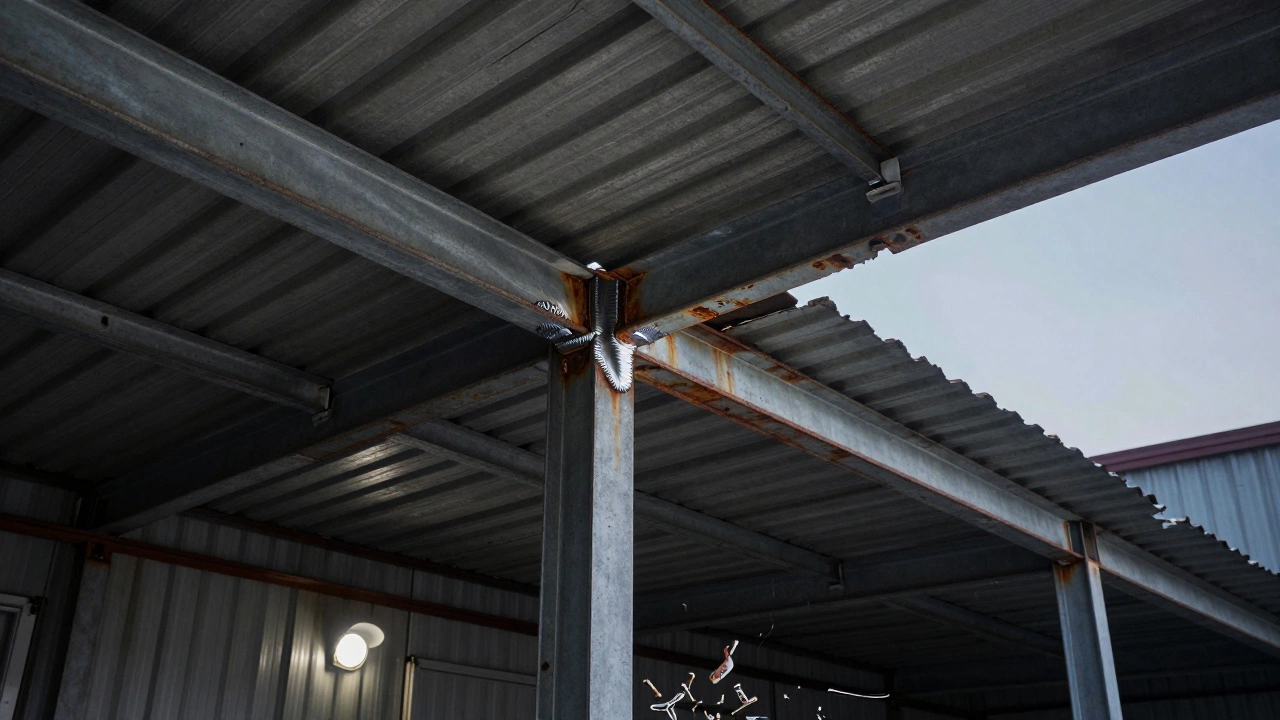

Нарушение требований к катету - одна из главных причин аварий в строительстве. В 2023 году в Челябинске обрушилась металлическая конструкция крыши торгового центра. Причиной стало то, что катет шва в опорных узлах был всего 2 мм, хотя по проекту требовалось 6 мм. Сварщик думал, что «и так сойдет».
Последствия:
- Несоответствие по ГОСТ - отказ в приемке работ
- Отказ в эксплуатационной лицензии
- Штрафы от Ростехнадзора - до 500 тысяч рублей
- Полный демонтаж и переделка - в 3-5 раз дороже, чем правильная сварка
Контроль качества - это не бюрократия. Это защита жизни. Проверка катета шва - обязательна при приемке любых несущих конструкций. Даже если это забор или навес - если он на металлических опорах, катет должен быть в норме.
Как не ошибиться при сварке?
Простой чек-лист для любого сварщика:
- Определите толщину более тонкого элемента
- Умножьте на 0.7 - получите расчетный катет
- Проверьте минимальный катет по ГОСТ - не меньше 4 мм
- Округлите до ближайшего стандартного значения (2, 3, 4, 5, 6, 8 мм)
- Используйте шаблон для проверки на месте
- Запишите результат в журнал сварочных работ
Если вы работаете по чертежу - не полагайтесь на память. Сверьтесь с обозначением шва. Обычно он выглядит так: ∠6 - это значит катет 6 мм. Иногда пишут: Катет 5 мм или Сварной шов 5.
Не доверяйте «на глаз». Даже опытный сварщик ошибается на 1-2 мм. А это - уже критично.
Часто задаваемые вопросы
Чем отличается катет шва от его высоты?
Высота шва - это расстояние от основания до самой верхней точки выпуклости. Катет - это перпендикуляр от угла соединения до гипотенузы шва. Высота может быть больше катета, особенно при неправильной сварке. Но только катет влияет на прочность. Измерять нужно именно его.
Можно ли сваривать без расчета катета?
Только если это не несущая конструкция. Для навеса, козырька, временного ограждения - можно ориентироваться на опыт. Но для фундамента, каркаса, опор, лестниц, мостов - расчет обязателен. Ошибка в катете - это риск обрушения.
Почему катет шва всегда округляют до 2, 3, 4, 5, 6 или 8 мм?
Это стандартные значения, прописанные в ГОСТ и подтвержденные практикой. Электроды, режимы сварки, оборудование - все рассчитано под эти размеры. Сварка катета 2.8 мм - это неэффективно: слишком мало электрода, трудно контролировать, сложно проверить. Лучше взять 3 мм - и работать стабильно.
Какой катет шва нужен для трубы 10 мм толщиной?
Для трубы с толщиной стенки 10 мм по ГОСТ 16037-80 минимальный катет - 8 мм. Максимальный - 10 мм. Но обычно берут 8 мм, чтобы не перегревать металл и не деформировать трубу. В промышленности для трубопроводов давлением до 1.6 МПа - катет 8 мм - стандарт.
Можно ли уменьшить катет, если сварка выполнена в нижнем положении?
Нет. Нижнее положение дает лучший провар, но это не означает, что можно уменьшить катет. Прочность зависит от площади шва, а не от положения. Если по расчету нужен 5 мм - сваривайте 5 мм, даже если шов идеальный. Уменьшение - нарушение норм.
Что делать дальше?
Если вы сварщик - возьмите шаблон для катета. Привыкните измерять каждый шов. Записывайте результаты. Это не бюрократия - это ваша репутация.
Если вы заказчик - требуйте документы на сварку. Проверяйте, есть ли в журнале записи о катете шва. Если нет - не принимайте работы. Лучше переплатить за качественную сварку, чем потом ремонтировать обрушившуюся конструкцию.
Правильный катет шва - это не про технику. Это про ответственность. И он не измеряется в миллиметрах. Он измеряется в годах, которые прослужит ваша конструкция.
