Вы когда-нибудь видели маркировку 136 на чертеже или в технологической карте и не могли понять, о каком именно процессе идет речь? Это стандартное обозначение в международной системе ISO 4063 и российском ГОСТ 14771-2019 стандарте, классифицирующем основные методы дуговой сварки. Цифра 136 указывает на дуговую сварку в среде защитных газов процесс, при котором дуга горит между плавящимся электродом и изделием под струей защитного газа, но с важным уточнением: используется порошковая проволока электродная проволока с сердечником из смеси металлических порошков, флюса и легирующих элементов.
В западной литературе этот процесс известен как FCAW Flux Cored Arc Welding - сварка порошковой проволокой. Если говорить просто, это гибрид двух технологий. С одной стороны, он напоминает обычную сварку полуавтоматом (MIG/MAG), где проволока подается автоматически. С другой - внутри этой проволоки находится специальный состав (флюс), который создает защиту шва, подобно тому, как это делает обмазка у обычных стержней для ручной дуговой сварки (MMA).
Как работает процесс 136: физика и химия шва

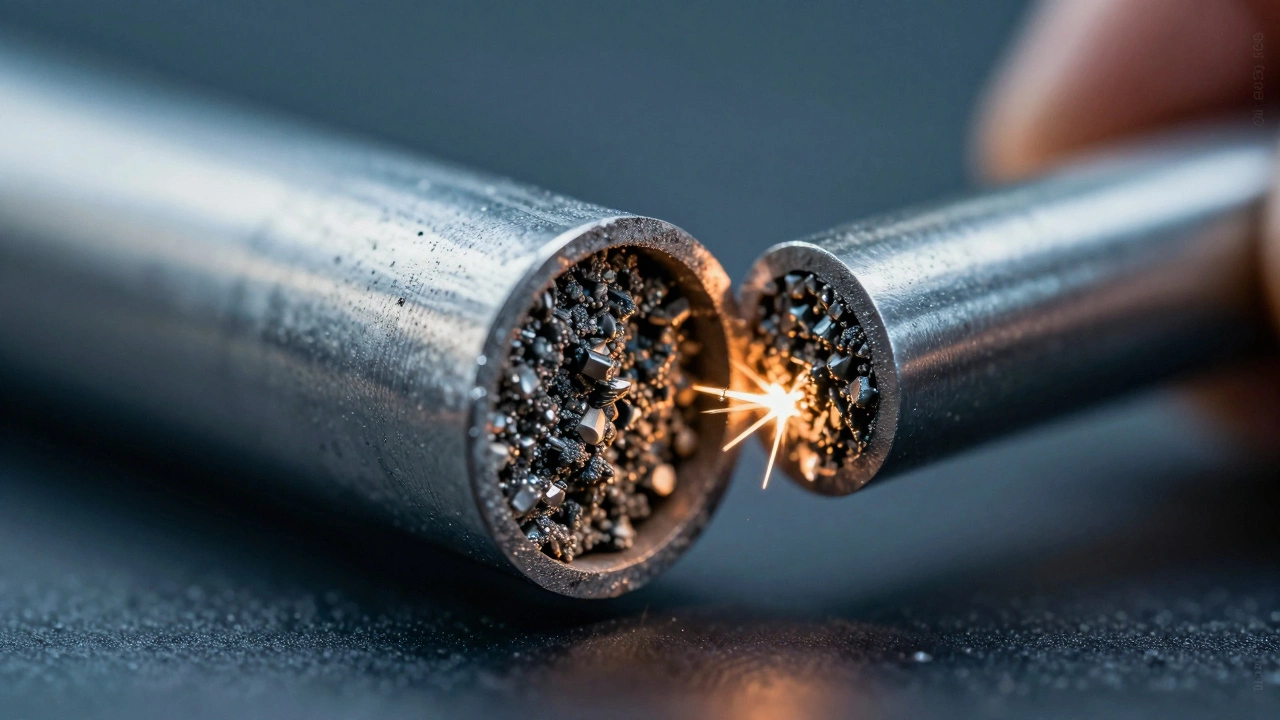

Чтобы понять суть метода 136, нужно заглянуть внутрь самой проволоки. В отличие от сплошной медной проволоки, используемой в классическом полуавтомате, электрода 136 состоит из тонкой металлической оболочки, скрученной в трубку. Внутри этой трубки находится смесь:
- Металлические порошки железо, марганец, кремний и другие элементы, обеспечивающие прочность и пластичность шва;
- Флюсовые компоненты вещества, которые при плавлении образуют шлак и газы, защищающие расплавленный металл от воздуха;
- Раскислители и деоксиданты элементы, удаляющие кислород из ванны, предотвращая пористость.
Когда вы включаете аппарат, проволока подается к горелке. Дуга зажигается и начинает плавить конец электрода. При этом флюс внутри проволоки тоже плавится. Он выполняет две критические функции одновременно:
- Образует газовое облако вокруг дуги, вытесняя азот и кислород из атмосферы.
- Создает слой жидкого шлака поверх расплавленного металла, который остывает медленнее, чем сам металл. Это дает шву время «расслабиться», снижая внутренние напряжения и риск трещин.
Интересный момент: процесс 136 может работать двумя режимами. Первый - с внешней подачей защитного газа (обычно смесь углекислоты и аргона). Второй - без газа, только за счет собственного флюса (так называемая «самозащитная» проволока). Выбор зависит от условий работы и требований к качеству.
Почему выбирают 136 вместо MIG/MAG (135)?
Часто новички спрашивают: «Зачем усложнять жизнь порошковой проволокой, если есть обычная MIG/MAG?» Ответ кроется в производительности и условиях эксплуатации. Метод 136 обладает рядом преимуществ, которые делают его незаменимым в определенных сценариях.
| Критерий | 136 (FCAW / Порошковая) | 135 (MIG/MAG / Сплошная) |
|---|---|---|
| Скорость наплавления | Высокая (до 10-15 кг/ч) | Средняя (до 6-8 кг/ч) |
| Чувствительность к ветру | Низкая (особенно самозащитные марки) | Высокая (ветер сдувает газ) |
| Работа с ржавым металлом | Отлично справляется благодаря флюсу | Требует идеальной очистки |
| Внешний вид шва | Грубый, требует удаления шлака | Чистый, «рыбья чешуя», без шлака |
| Стоимость расходников | Дешевле проволока, но дороже оборудование (иногда) | Проволока дешевле, но выше процент брака при плохой подготовке |

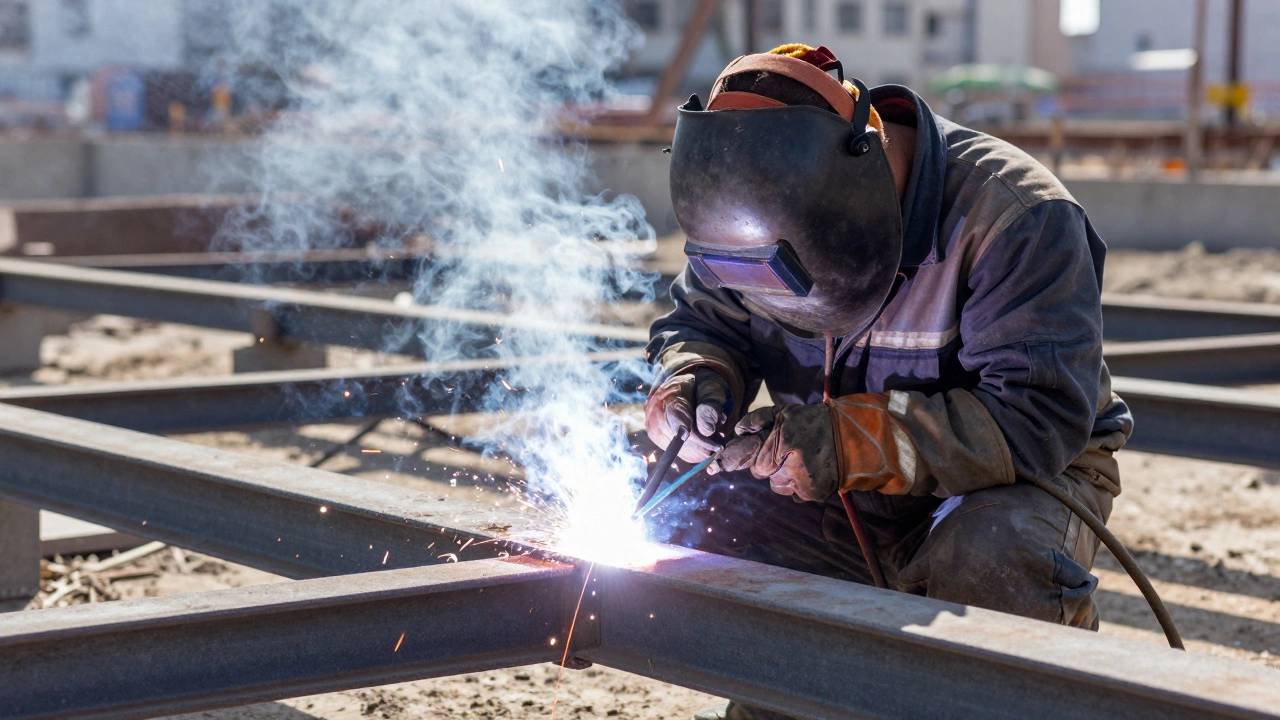

Представьте ситуацию: вам нужно сварить металлоконструкцию на открытом воздухе в Екатеринбурге поздней осенью. Ветер гуляет, температура около нуля. Обычный полуавтомат (135) здесь будет страдать: ветер разгонит защитный газ, и шов пойдет порами. Аппарат для метода 136, особенно с самозащитной проволокой, продолжит работать стабильно. Флюс создает собственную защиту, которую ветру сложно разрушить.
Кроме того, порошковая проволока позволяет варить более толстые металлы за один проход. За счет высокой скорости наплавления и глубокого провара, метод 136 часто используют в строительстве мостов, каркасов зданий и трубопроводов большого диаметра.
Типы порошковой проволоки для метода 136
Не всякая порошковая проволока одинакова. При выборе электрода важно понимать, какая задача стоит перед вами. Основные типы классифицируются по способу защиты:
1. Газозащищенная (Gas-Shielded)
Эта проволока требует подключения баллона с защитным газом. Чаще всего используют смесь Ar+CO2 (например, 75% аргона и 25% углекислоты). Такой режим дает самое стабильное горение дуги, минимум брызг и высокое качество шва. Идеально подходит для ответственных конструкций, где требуется последующая механическая обработка или покраска без предварительного зачистки от шлака до металла.
2. Самозащитная (Self-Shielded)
Здесь нет баллонов. Вся защита обеспечивается компонентами внутри проволоки. Плюсы очевидны: мобильность. Вы можете взять аппарат и идти варить куда угодно - на крышу, в лес, на стройплощадку без инфраструктуры. Однако у этого типа есть нюансы: дуга менее стабильна, больше брызг, и шов часто имеет более грубую поверхность. Кроме того, некоторые самозащитные марки выделяют больше дыма, поэтому вентиляция обязательна.
3. Для вертикального и потолочного положений
Существуют специальные марки проволоки 136, разработанные для сварки в пространственных положениях. Они имеют особую форму сечения (не круглую, а овальную или прямоугольную) и специфический состав флюса, который позволяет создавать короткие дуги и контролировать ванну так, чтобы металл не стекал вниз под действием гравитации.
Оборудование для процесса 136
Можно ли варить методом 136 на любом полуавтомате? Технически - да, большинство современных инверторных полуавтоматов поддерживают этот режим. Но есть важные особенности, которые отличают правильную настройку от хаоса.
Во-первых, подающий механизм блок роликов, протягивающих проволоку к горелке. Порошковая проволока мягче и хрупче сплошной. Обычные V-образные ролики могут сплющить её или даже перерезать оболочку. Для метода 136 нужны ролики с U-образной канавкой или специальные гладкие ролики, которые не повреждают структуру электрода.
Во-вторых, горелка ручной инструмент для подачи проволоки и газа. Она должна быть рассчитана на больший ток и иметь более широкий канал для проволоки (обычно 1.0-1.2 мм против 0.8 мм для тонких листов). Также важна длина кабеля: чем длиннее кабель горелки, тем сложнее подавать мягкую порошковую проволоку без заеданий. Поэтому для длинных кабелей (более 3-4 метров) часто используют синхронные приводы системы с отдельным мотором в голове горелки.
В-третьих, настройки аппарата. Режим 136 обычно требует обратной полярности (DCEN) для самозащитных проволок и прямой (DCEP) для газозащищенных. Всегда читайте инструкцию на катушке! Ошибка в полярности приведет к нестабильной дуге, сильному разбрызгиванию и непроварам.
Технология выполнения шва: пошаговый алгоритм
Давайте разберем, как правильно выполнить сварку методом 136, чтобы получить качественный результат. Этот процесс отличается от обычной дуговой сварки скоростью и особенностями управления ванной.
- Подготовка поверхности. Хотя метод 136 терпим к ржавчине, масло, краска и влага - враги любого шва. Удалите их на ширину будущего шва плюс 10-15 мм с каждой стороны. Ржавчину можно оставить, если она не масштабная, но лучше зачистить до металла для лучшего провара.
- Настройка параметров. Подберите напряжение и скорость подачи проволоки (СПП). Для порошковой проволоки диапазон СПП шире. Начните с рекомендаций производителя на этикетке катушки. Обычно ток составляет 150-350 Ампер для толщины 1.2 мм.
- Зажигание дуги. Используйте функцию «Hot Start» (горячий старт), если она есть. Она помогает быстро растопить флюс и предотвратить прилипание электрода в начале шва.
- Угол наклона горелки. Наклоняйте горелку вперед (по направлению движения) на 10-15 градусов. Это обеспечивает лучший обзор ванны и глубже провар. Для самозащитных проволок иногда рекомендуют угол назад (15-20 градусов), чтобы расплавленный флюс успевал покрыть шов.
- Движение. Держите короткую дугу. Расстояние от сопла до металла должно быть минимальным (10-15 мм), чтобы газ эффективно защищал ванну. Покачивайте горелкой в стороны, если ширина шва большая, но следите, чтобы края детали полностью оплавились.
- Завершение. Не обрывайте дугу резко. Используйте функцию «Anti-Stick» или медленно отводите горелку, формируя кратер. Резкий обрыв может привести к образованию раковины в конце шва.

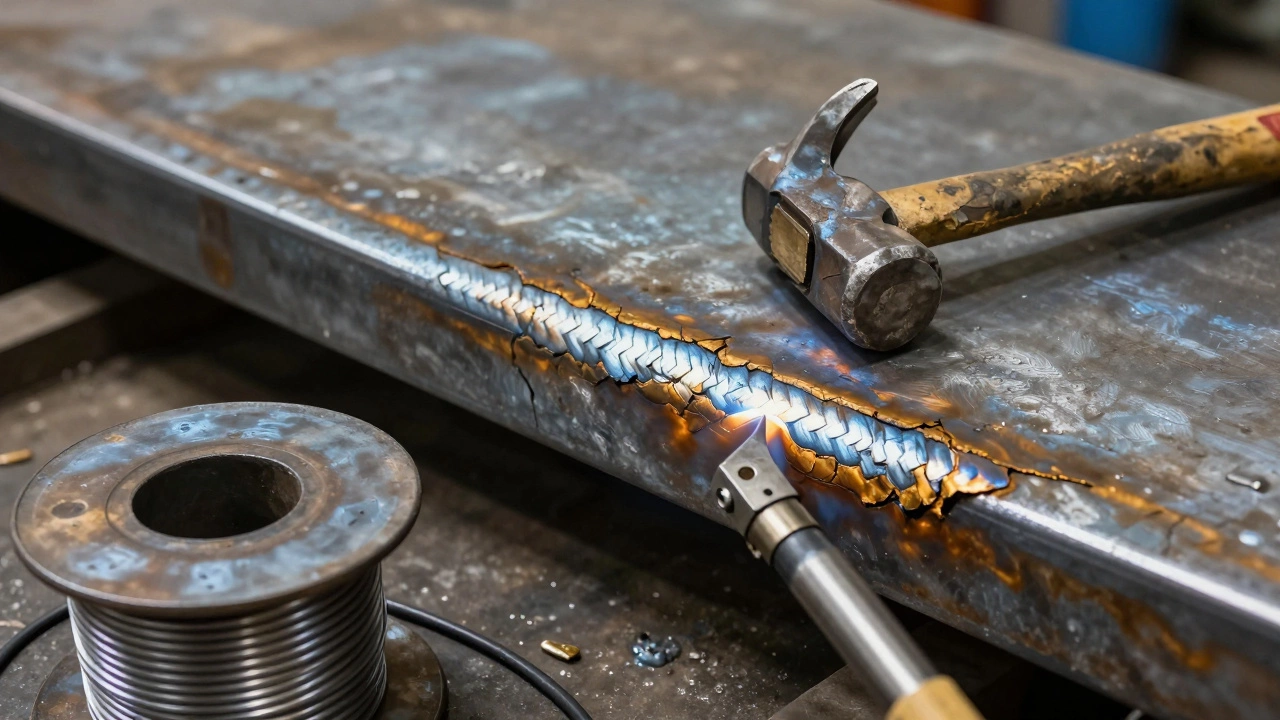

- Очистка. После охлаждения удалите шлаковую корку молотком или щеткой. Шлак защищает металл от окисления во время остывания, но мешает дальнейшей обработке.
Типичные дефекты и как их избежать
Даже опытные сварщики сталкиваются с проблемами при переходе на метод 136. Вот самые частые ошибки и способы их решения:
- Пористость шва. Часто возникает при использовании самозащитной проволоки на грязном металле или при слишком большой длине дуги. Решение: тщательно очистить деталь, сократить длину дуги, проверить отсутствие сквозняков.
- Сильное разбрызгивание. Может быть вызвано неправильной полярностью, низким напряжением или изношенными контактным наконечником. Решение: проверьте полярность, увеличьте напряжение на 1-2 В, замените сопло.
- Непровар корневого слоя. Характерен для стыковых соединений. Причина: недостаточный ток или слишком высокая скорость движения. Решение: увеличьте ток, замедлите движение, используйте V-образную разделку кромок.
- Прилипание электрода. Произошло из-за холодной старта или загрязнения контакта. Решение: очистите контактный наконечник, проверьте функцию Hot Start, убедитесь, что проволока свободно проходит через направляющие.
Применение метода 136 в промышленности и быту
Где же реально используют эту технологию? В строительной отрасли метод 136 - это стандарт для монтажа несущих конструкций. Каркас многоэтажного дома, фермы ангаров, опоры линий электропередач - все это варят порошковой проволокой. Почему? Потому что это быстро, надежно и не зависит от погоды.
В ремонте автомобилей и сельхозтехники также находят применение самозащитные марки. Механику не нужно таскать тяжелые баллоны с газом, чтобы заварить раму трактора прямо в поле. Достаточно компактного инвертора и катушки проволоки.
Для домашнего мастера метод 136 может быть полезен, если вы работаете с толстым металлом (трубы, листы от 3 мм) и хотите сэкономить время. Да, шов будет выглядеть грубее, чем после TIG или качественной MIG, но по прочности он ничем не уступает, а иногда и превосходит другие методы.
Чем отличается метод 136 от 135?
Основное отличие заключается в типе электрода. Метод 135 использует сплошную металлическую проволоку, а метод 136 - трубчатую порошковую проволоку с флюсом внутри. Это делает 136 более устойчивым к ветру, позволяющим варить грязный металл и обеспечивающим большую скорость наплавления.
Нужен ли газ для сварки 136?
Не всегда. Существуют два типа порошковой проволоки: газозащищенная (требует подачи CO2 или смеси газов) и самозащитная (не требует газа, защита создается флюсом внутри проволоки). Выбор зависит от условий работы и требуемого качества шва.
Можно ли варить алюминий методом 136?
Теоретически существуют специальные порошковые электроды для алюминия, но на практике метод 136 крайне редко применяется для этих целей. Для алюминия предпочтительнее использовать метод 135 (MIG) с чистой argonовой защитой, так как он дает более качественный и предсказуемый результат.
Какой диаметр проволоки выбрать для начинающих?
Для большинства задач оптимальным является диаметр 1.0 мм или 1.2 мм. Проволока 1.0 мм легче подается и позволяет варить более тонкие материалы, тогда как 1.2 мм дает большую производительность для толстых конструкций. Избегайте слишком тонкой проволоки (0.8 мм) для начала, так как она чувствительна к настройкам подачи.
Опасен ли дым при сварке порошковой проволокой?
Да, дым от порошковой проволоки содержит оксиды металлов и флюсовые компоненты, которые вредны при вдыхании. Обязательно работайте в хорошо проветриваемом помещении или используйте вытяжку. Носите респиратор класса FFP2 или выше, особенно при работе с самозащитными марками, которые выделяют больше дыма.
